Technische Daten

Die Abmessungen der SYMOBA Kulissen

Die Abmessungen der einzelnen Produkte und deren Kombinationen können leicht den nachfolgenden Abbildungen entnommen werden, weil der Untergrund eine Millimeter-Teilung hat. Beachten Sie bitte jedoch, dass aufgrund von Perspektiv-Verschiebungen eine Abweichung von bis zu 1mm möglich ist. Deshalb sind zusätzliche Informationen angegeben.

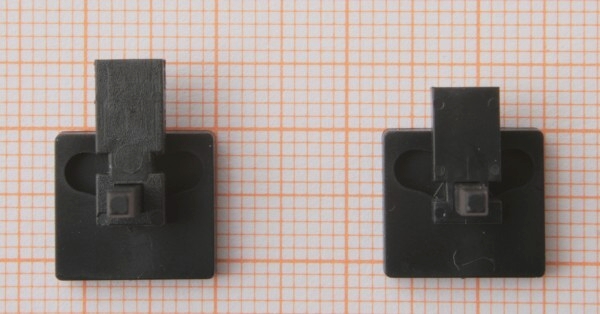

Abmessungen der Kulisse 111:
Breite 12,2mm; Länge (in Wagenlängsrichtung) 11,2mm. Stiftlänge ab Ansatz 12,5-12,7mm. Höhe des Kulissengehäuses ohne Stift: ca. 2,2mm

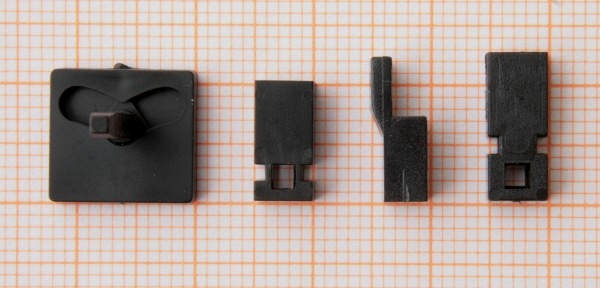

Kulisse und Schächte einzeln

Länge der Schächte (über alles):
110 (links im Bild) = 10mm; 107 (Mitte) = 12mm; 103 (rechts im Bild) = 12,2mm

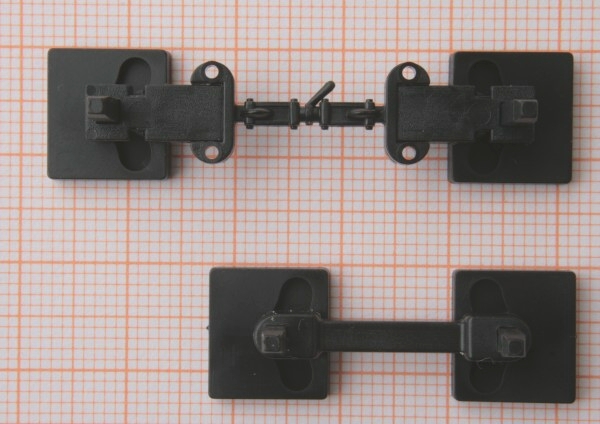

Kulissen mit Verbindungsdeichseln montiert

Kulissenabstand bei 108: ca. 11mm

Die Stiftlänge der SYMOBA-Kulisse 111 beträgt etwa 12,5mm ab Ansatz!

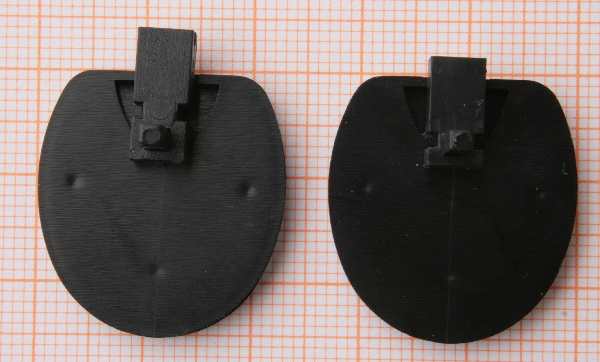

Kulissenführung 101

Kulissenführung 101: links mit Schacht 103, rechts mit kurzem Schacht 110. Die Gehäusehöhe der Kulisse beträgt ohne Stift etwa 2,5mm.

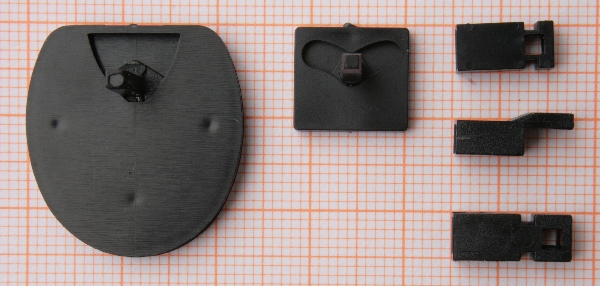

Vergleich 101 und 111

Größenvergleich der Kulissen 101 (links) und 111. Von oben nach unten sind die Schächte 110, 107, 103 abgebildet.

Wenn Sie unsicher sind, welche Kombination bei Ihren Modellen geeignet ist, fordern Sie einfach unser Startset an - dann haben Sie genügend Material um 3 Fahrzeuge umzubauen.
