Der Einbau unserer Kulissen in H0-Fahrzeuge

Die SYMOBA Kulissenführungen lassen sich in viele Modelle einbauen. Dadurch fahren Sie nahezu Puffer an Puffer und gleichzeitig wird auch das Fahrverhalten optimiert.

Die Vorgehensweise beim Einbau ist immer ähnlich: Zuerst die Einbauposition der Kulissenführung festlegen. Damit ist auch entschieden, welche Kulisse und welcher Schacht benötigt wird. Im nächsten Schritt muss entschieden werden, ob die Kulisse einfach unter den Wagenboden geklebt werden kann. Wie das in der Praxis funktioniert, wird hier am Beispiel eines Güterwagens erläutert. Verfolgen Sie dies Schritt für Schritt, dann können Sie die Vorgehensweise auf Ihr Modell übetragen.

Der Umbau eines Güterwagens:

● Zunächst trennt man die alte Kupplung ab.

● Der benötigte Schacht wird wie folgt ermittelt: Man beginnt mit dem Schacht 103, den man zunächst auf den Stift der Kulissenführung drückt. Beides zusammen wird auf die Kupplungslehre gesteckt. So lässt sich leicht die Einbauposition unter dem Wagenboden ermitteln (siehe Abbildung). Alternativ rückt durch Verwendung des Schachts 110 die Position der Kulisse 111 näher an die Pufferbohle. Schacht 107 kommt hauptsächlich dann zum Einsatz, wenn die Kulisse nicht in der erforderlichen Höhe montiert werden kann oder Achsen, bzw. andere Teile des Wagens dies erfordern. Dazu sollte man alle Schächte zur Auswahl vorliegen haben.

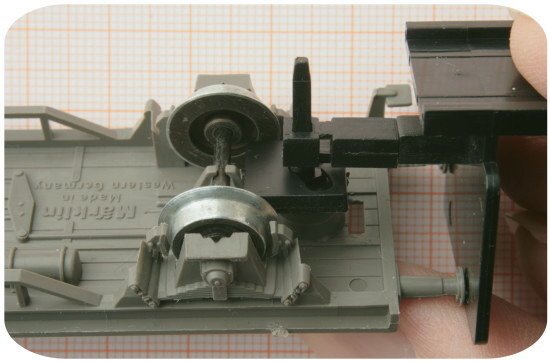

Welcher Schacht passt?

● Die nächsten Schritte unterscheiden sich je nach Fahrzeug: bei manchen Modellen trennt man den Kupplungshalter ab und schafft bereits dadurch eine ebene Fläche zum Aufkleben der Kulissenführung. Das abgebildete Modell musste zerlegt werden, um den Wagenboden aussägen zu können. Die Kulisse wird unter die Beschwerung geklebt. Nur in seltenen Fällen ist Fräsen erforderlich.

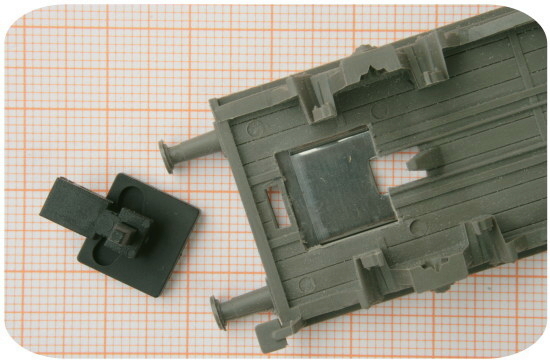

Wagenboden für den Einbau ausgesägt

● Die Kulissenführung wird mit Zweikomponentenklebstoff befestigt. Alle Flächen werden vorher mit Spiritus entfettet. UHU Plus Schnellfest hat sich bewährt, weil die Verbindung nach dem Abbinden noch nicht komplett ausgehärtet ist. Der Klebstoff lässt sich rückstandsfrei entfernen, falls die Probefahrt nicht zur Zufriedenheit ausfällt.

Modellbahner können UHU Schnellfest gleich mitbestellen.

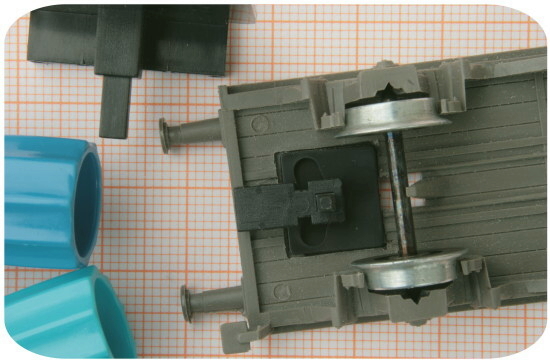

Kleben der Kulisse mit Zweikomponenten-Klebstoff

● Zum Einstellen der Kupplungshöhe stellt man die Kupplungslehre auf ein gerades Gleis. Die Höhe des Schachts ist so einzustellen, dass der Stift der Kupplungslehre ohne Versatz in den Schacht gleitet. Der überstehende Stift kann gekürzt werden. Ein Verkleben des Schachts ist normalerweise nicht erforderlich. (Vorgehensweise beim Schacht 110 siehe unten.)

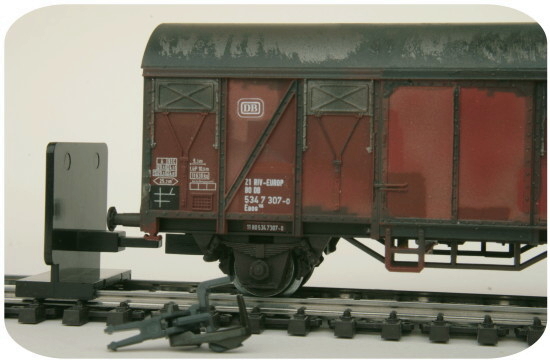

Endkontrolle mit Kupplungslehre 102

● Zum Schluss wird ein Kupplungskopf in den Schacht gesteckt. Alle nach NEM gefertigten Kupplungsköpfe können eingesetzt werden. Ab sofort fährt dieses Modell kurzgekuppelt auf Ihrer Anlage.

● Wird der kurze Schacht 110 verwendet, ist der Kupplungskopf einzustecken, bevor der Schacht auf den Stift der Kulissenführung gedrückt wird. Die Kupplungshöhe wird im seitlichen Durchblick mit einem anderen, ebenfalls kulissengeführten Wagen eingestellt.

Rechtliches:
Bitte beachten Sie: durch Veränderungen an Modellen erlischt der Garantieanspruch gegenüber dem Hersteller (sofern er noch besteht). Der Umbau ist bei vielen Fahrzeugen nicht mehr rückgängig zu machen. Wir können keine Gewähr dafür übernehmen, dass alle Modelle umbaufähig sind und auf engen Radien der Hersteller entgleisungssicher fahren. Falls Sie sich unsicher sind, fragen Sie uns. Wir helfen Ihnen gern weiter.

Ihr SYMOBA -Team
